Bazénové světlo LED na kříž 14W/12V pro plast, laminát (náhrada 100W světla)

Balení obsahuje vše potřebné pro montáž: rámeček, těsnění, kabel, šrouby a kříž + průchodku světla. Tento komplexní balíček zajišťuje snadnou instalaci a efektivní fungování světla v různých typech bazénů.

Instalace a dodatečné požadavky

Pro dokonalou instalaci je potřeba dokoupit propojovací krabici a transformátor bazénového světla 50W/12V. Světlo by se mělo instalovat cca 70-80cm pod hladinou vody.

Praktické a bezpečné používání

Bazénové světlo nejenže přidává estetický rozměr vašemu bazénu, ale také zvyšuje bezpečnost při nočním koupání.

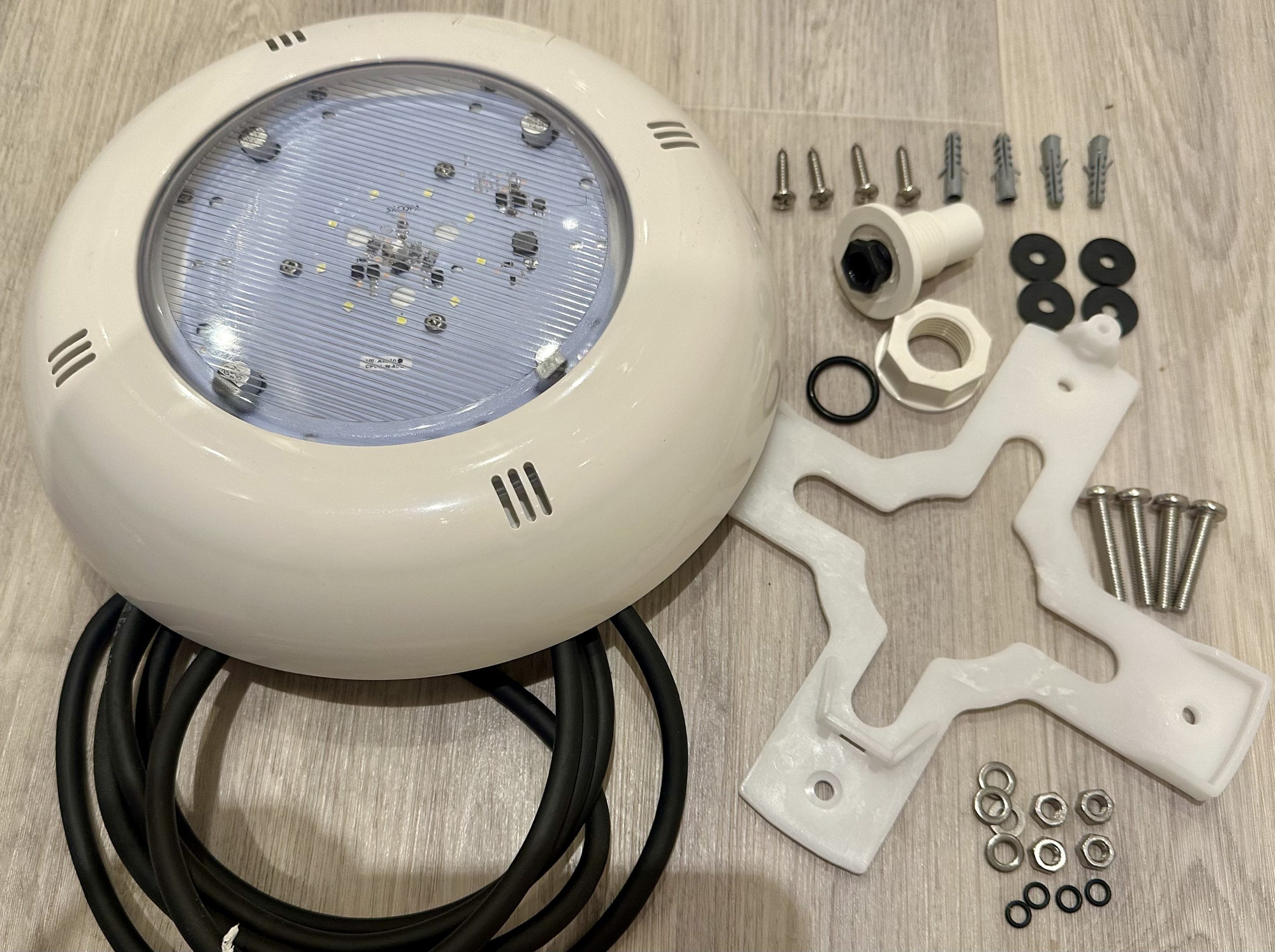

Balení obsahuje:

Žárovku 14,5W/12V

• Tělo světla
• Kabel 2,5m
• Průchodku stěnou s maticí
• Kříž s montážními prvky



Ke světlu je potřeba dokoupit:

Propojovací krabici ke světlu

Transformátor bazénového světla 50W/12V



Instalační návod – LED bazénový reflektor

DŮLEŽITÉ:
Tento návod, který právě držíte v ruce, obsahuje důležité informace o bezpečnostních opatřeních, jež musí být dodržena během instalace a uvedení do provozu. Instalátor i uživatel si musí tento návod před instalací a spuštěním pečlivě přečíst. Návod uschovejte pro budoucí použití.

Pro dosažení optimálního výkonu LED reflektoru postupujte podle následujících pokynů:

1. Kontrola obsahu balení

Součástí balení jsou následující položky:

• LED bazénový reflektor
• Nástěnný držák
• Návod k instalaci a údržbě
• Záruční list
• Sada upevňovacích prvků
• Návod k elektrickému zapojení

2. Obecná charakteristika

Tento reflektor byl navržen pro trvalé ponoření do vody. Jedná se o elektrické zařízení třídy III s velmi nízkým bezpečným napětím (12 V AC).

Reflektor splňuje stupeň krytí IPX8 (ochrana proti vniknutí prachu a vody) a je určen výhradně pro použití pod vodou.

Výrobek je v souladu s normou EN 60598-2-18 a dalšími příslušnými normami pro bazénová svítidla a podobná zařízení.

3. Instalace

Doporučuje se instalovat přibližně 1 LED reflektor na každých 20 m² vodní plochy.

Poznámka: Doporučuje se instalace do světlých bazénů. U tmavých obkladů nebo nerezových bazénů může být zapotřebí vyšší počet reflektorů.

• Reflektor musí být instalován tak, aby nesvítil směrem k obytným prostorům nebo často využívaným místům.
• U přelivových bazénů musí být reflektor instalován na boční stěnu.
• Při výměně klasického reflektoru za LED se doporučuje použít stávající kabeláž. Není doporučeno silikonové lepení, protože by mohlo znemožnit budoucí servis a zrušit záruku.
• Reflektor musí být umístěn cca 400–700 mm od hladiny vody.

Při instalaci do betonových i prefabrikovaných bazénů je nutné dbát na správnou orientaci reflektoru – označení „TOP“ musí směřovat nahoru.

Bezpečnostní upozornění

• Instalaci smí provádět pouze kvalifikovaná osoba.
• Vyvarujte se práce s elektrickým zařízením pod napětím.
• Dodržujte platné bezpečnostní normy.
• Všechny montážní práce musí být prováděny při odpojeném napájení.

Instalace – betonový bazén (viz obr. 1)

Umístěte nástěnný držák LED reflektoru (díl č. 1) na určené místo. Označte otvory, vyvrtejte otvory o průměru 6 mm a vložte hmoždinky a upevňovací prvky (díl č. 2).

Pomocí šroubů upevněte držák ke stěně bazénu (viz obr. 3).

Umístěte tělo reflektoru (díl č. 4) do horní levé části držáku v souladu s rozměry uvedenými na obr. 3.

Instalace – prefabrikovaný bazén (viz obr. 2)

Umístěte nástěnný držák LED reflektoru (díl č. 1) na určené místo. Označte otvory, vyvrtejte otvory o průměru 6 mm.

Použijte šrouby (díl č. 5) spolu s O-kroužky (díl č. 6) k upevnění držáku na vnitřní stěnu bazénu.

Na vnější straně bazénu vložte podložky (díl č. 8) a matice (díl č. 9).

Umístěte tělo reflektoru (díl č. 4) do horní levé části držáku dle rozměrů na obr. 3.

Nainstalujte těsnicí průchodku (díl č. 10) a matici průchodky (díl č. 11) na vnější straně bazénu.

4. Montáž – verze s kabelem 2,5 m

Reflektor je dodáván s kabelem o délce 2,5 m. Kabel musí být veden ochrannou trubkou až k instalační krabici nebo transformátoru.

Kabel je nutné upevnit tak, aby nebyl vystaven tahu nebo ostrým hranám.

Přebytečný kabel je možné uložit do instalační niky za reflektorem.

5. Montáž (Assembly)

Reflektor je dodáván s přibližně 2,5 m kabelem, který je veden přes zadní část těla reflektoru, přičemž cca 1,5 m kabelu zůstává uvnitř bazénu.

Navinujte kabel do zadní části reflektoru dle schématu (viz obr. 6).

Pevně zajistěte kabel pomocí přiloženého upevňovacího prvku (viz obr. 5).

Odstraňte kryt reflektoru povolením šroubů (viz obr. 7).

Vyjměte držák kabelu z reflektoru (viz obr. 8–9) a ujistěte se, že O-kroužek je správně usazen.

Umístěte reflektor do držáku na stěně bazénu (viz obr. 10).

Dotáhněte upevňovací šroub dle obr. 9. Další kroky instalace jsou znázorněny na obr. 10 a 11.

Upozornění: Před dokončením instalace se ujistěte, že uvnitř reflektoru nezůstala žádná voda.

Upozornění k provozu

Reflektor je určen k provozu výhradně s bezpečnostním transformátorem. Používejte pouze komponenty doporučené výrobcem.

Před spuštěním se ujistěte, že v reflektoru nezůstala žádná voda.

Chemické ošetření vody

Typ ošetření	Koncentrace ve vodě
Chlor	2 mg/l
Brom	5 mg/l
Solná elektrolýza (NaCl)	6 g/l

Upozornění: pH bazénové vody musí být vždy v rozmezí 7,2–7,6.

Bazénové světlo LED na kříž 14W/12V pro plast, laminát (náhrada 100W světla) od známého výrobce - tento hit můžete získat v perfektní akci za 4 797 Kč. Ceny a dodací lhůty tlačíme stále dolů. Neotálejte s nákupem, cenu můžeme garantovat jen pro dnešní den.

Další parametry Bazénové světlo LED na kříž 14W/12V pro plast, laminát (náhrada 100W světla)

• Název: Bazénové světlo LED na kříž 14W/12V pro plast, laminát (náhrada 100W světla)
• Výrobce:
• ID: 80600LED14W
• Cena: 4 797 Kč
